胀紧联结套

型号Z1

文字:[大][中][小] 2015-2-10    浏览次数:5835

    特性

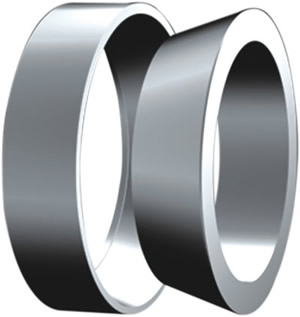

    Z1型胀紧套由内外锥环组成。结构紧凑轻巧,适用于安装空间较小的场合。可以代替各种键联结或过盈配合联结使用。为传递较大载荷可采用多对胀套,单侧压紧不超过4对环,双侧压紧可达8对环,且对中性好。


    安装参考范例




基 本 尺 寸

当P f =100N/mm 2 时的额定负荷

重 量
kg

d

D

L

1

轴 向 力 F 1
KN

转 矩 M 1
KN·m

mm

20

25

6.3

5.3

4.0

0.004

0.01

22

26

4.5

0.005

0.01

25

30

5.0

0.06

0.01

28

32

5.6

0.08

0.01

30

35

6.0

0.09

0.01

32

36

6.4

0.10

0.01

35

40

7.0

6.0

8.2

0.15

0.02

40

45

8.0

6.6

9.9

0.20

0.02

45

52

10.0

8.6

14.6

0.33

0.04

50

57

16.2

0.40

0.05

55

62

17.8

0.49

0.05

60

68

12.0

10.4

23.5

0.70

0.07

65

73

25.6

0.83

0.08

70

79

14.0

12.2

32.0

1.12

0.11

75

84

34.4

1.29

0.12

80

91

17.0

15.0

45.0

1.81

0.19

85

96

48.0

2.04

0.20

90

101

51.0

2.29

0.22

95

106

54.0

2.55

0.23

100

114

21.0

18.7

70.0

3.50

0.38

105

119

73.2

3.82

0.40

110

124

77.0

4.25

0.41

120

134

84.0

5.05

0.45

125

139

92.0

5.75

0.62

130

148

28.0

25.3

124.0

8.05

0.85

140

158

134.0

9.35

0.91

150

168

143.0

10.70

0.97

160

178

152.5

12.20

1.02

170

191

33.0

30.0

192.0

16.30

1.50

180

201

204.0

18.30

1.58

190

211

214.0

20.40

1.68

200

224

38.0

34.8

262.0

26.20

2.32

210

234

275

28.90

2.45

220

244

288.0

37.70

2.49

240

267

42.0

39.5

358.0

43.00

3.52

250

280

48.0

44.0

415

52.00

4.68

260

290

435.0

56.50

4.82

280

313

53.0

49.0

520.0

72.50

6.27

300

333

555.0

83.00

6.47

320

360

65.0

59.0

710.0

114.00

10.90

340

380

755

128.50

11.50

360

400

800

144.00

12.20

380

420

845

160.50

12.80

400

440

890

178.00

13.50

420

460

935

196.00

14.10

450

490

998.0

224.50

15.20

480

520

1070.0

256.00

16.00

500

540

1110.0

278.00

16.50
